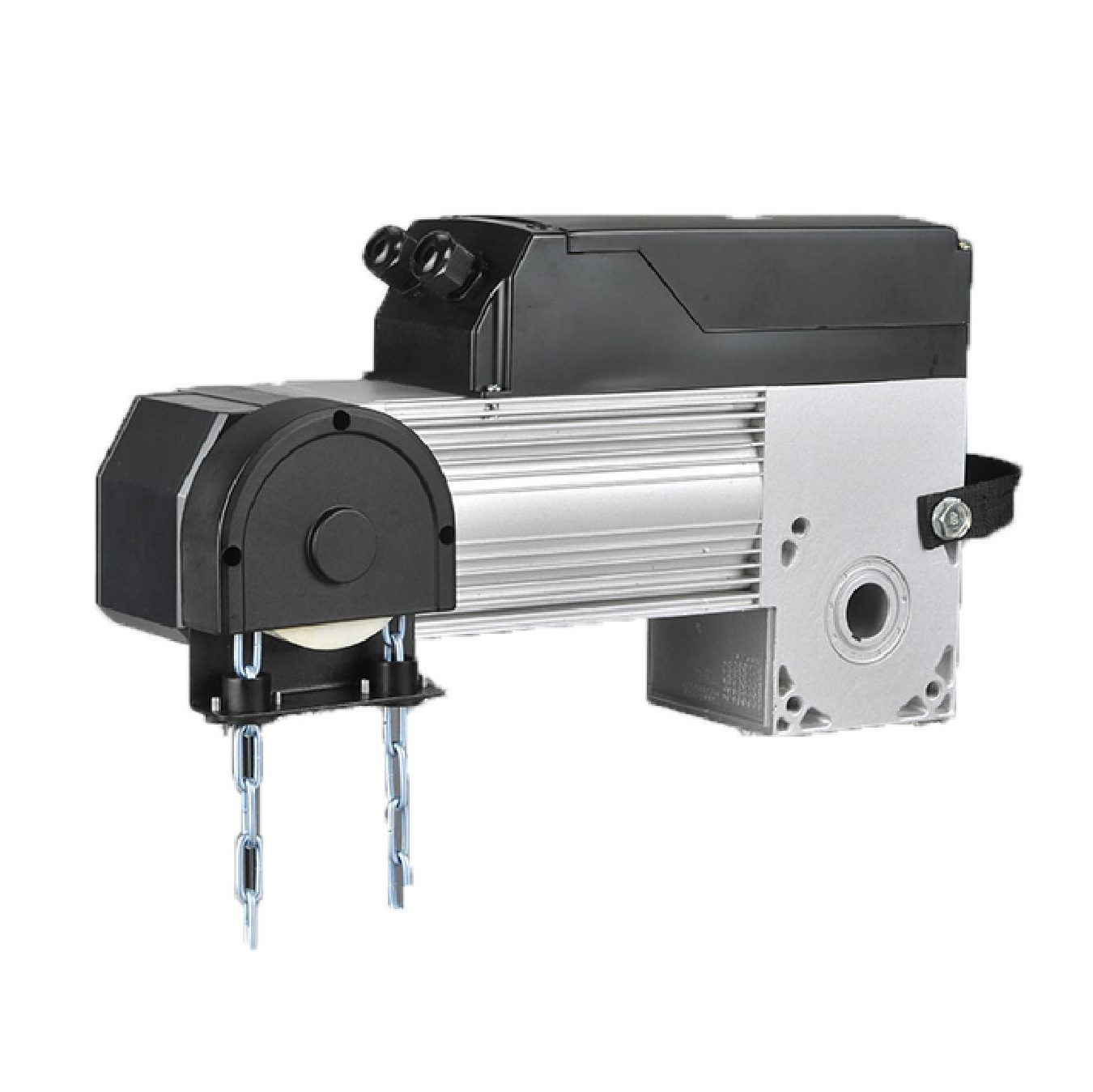

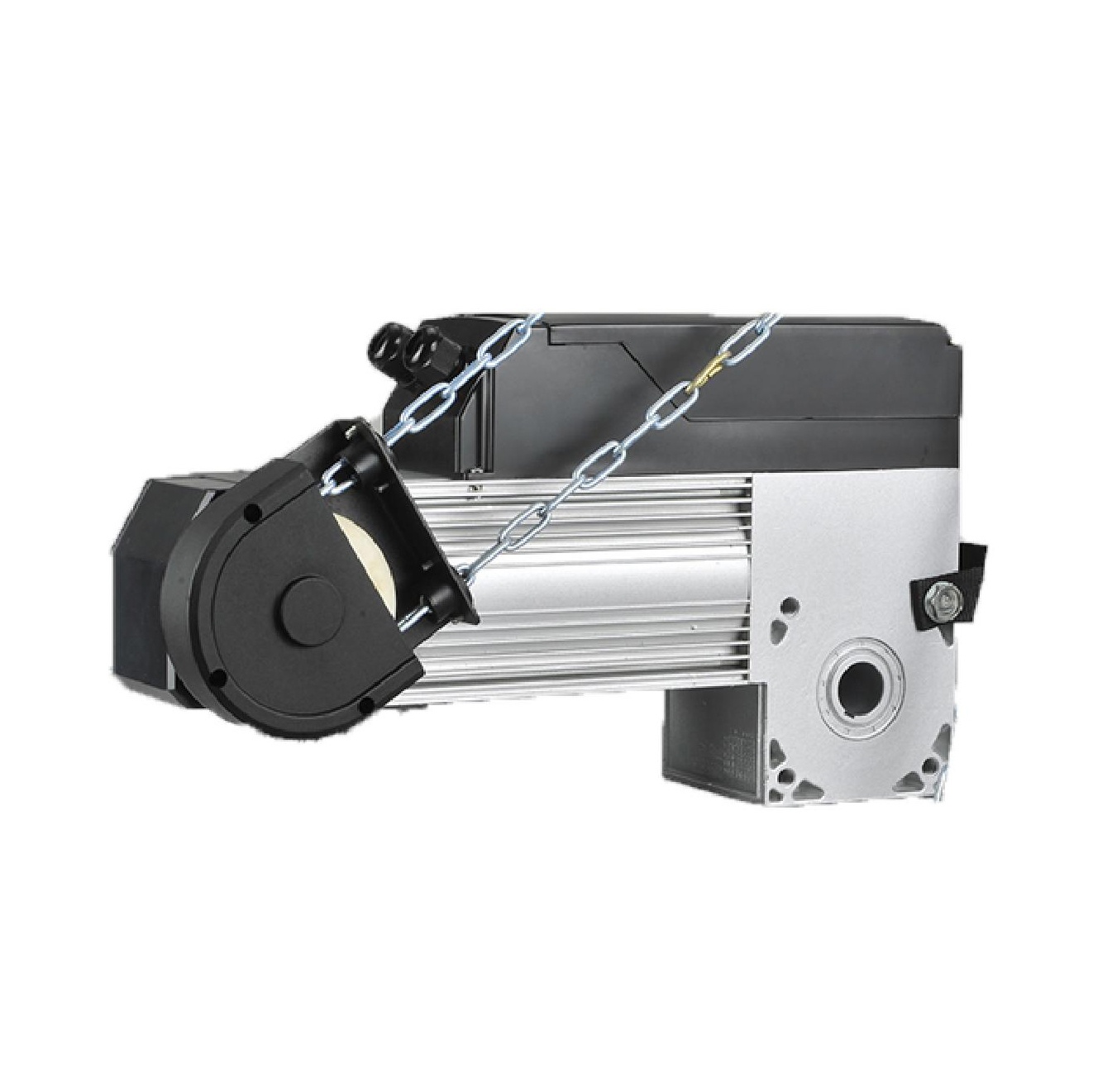

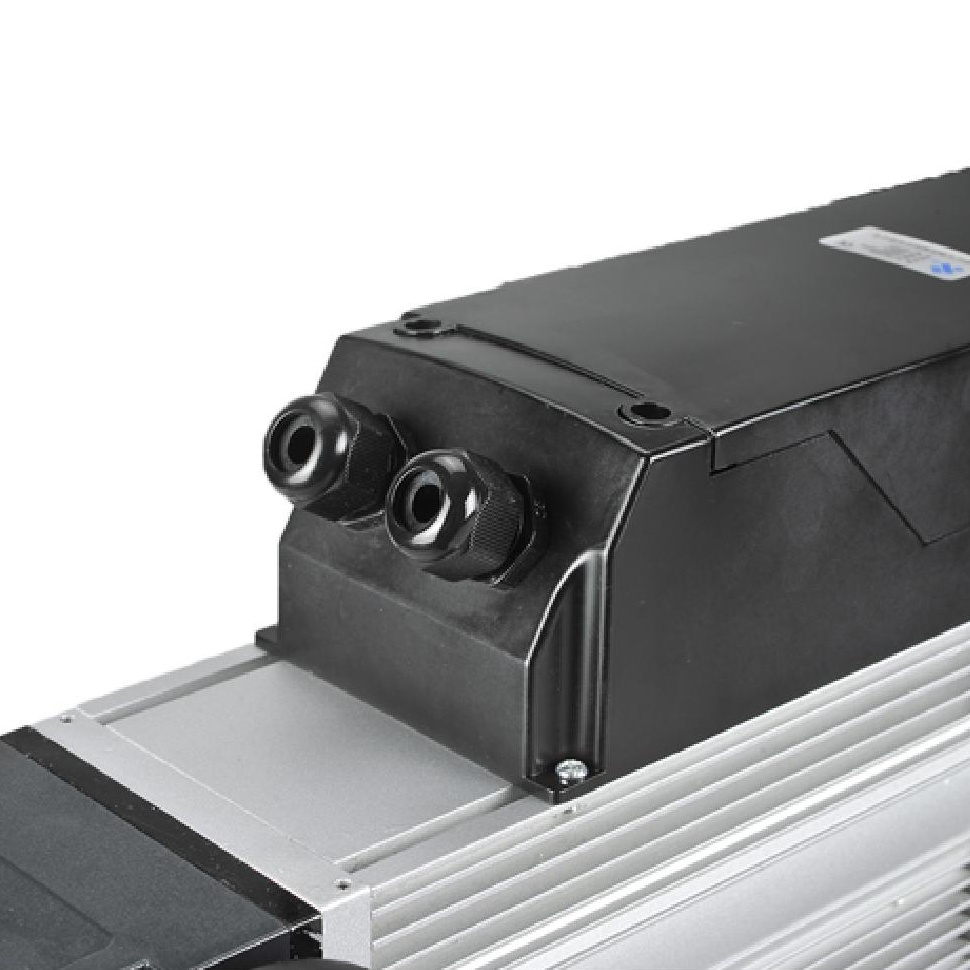

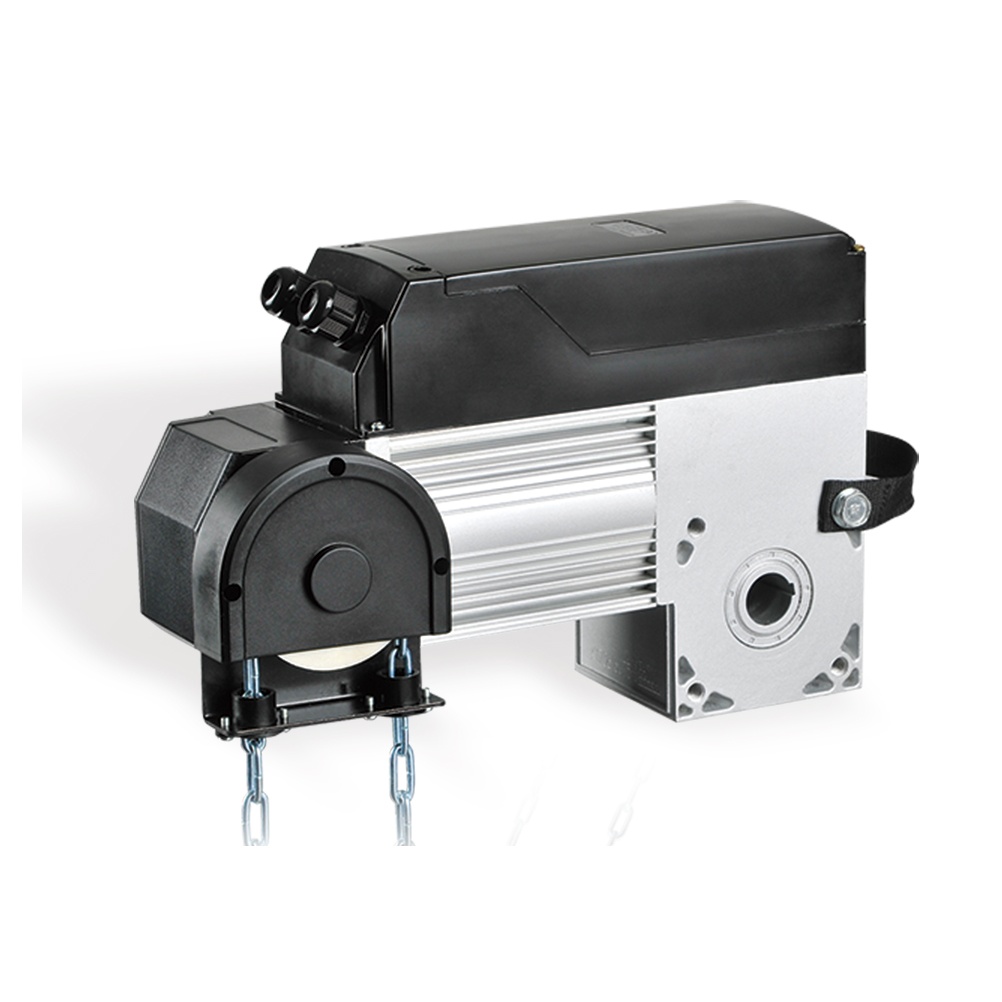

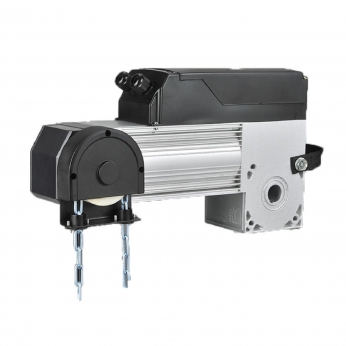

KG40/KG50/KG50S/KG70S/ KG75S/KG55/KG100S
主要功能
● 內置式剎車系統，有效減少運行慣性行程，門精準停位；
● 全系列油浸式變速箱，大扭矩，低噪音，運行平穩，長壽命設計（寒區可選用低 溫潤滑油）；

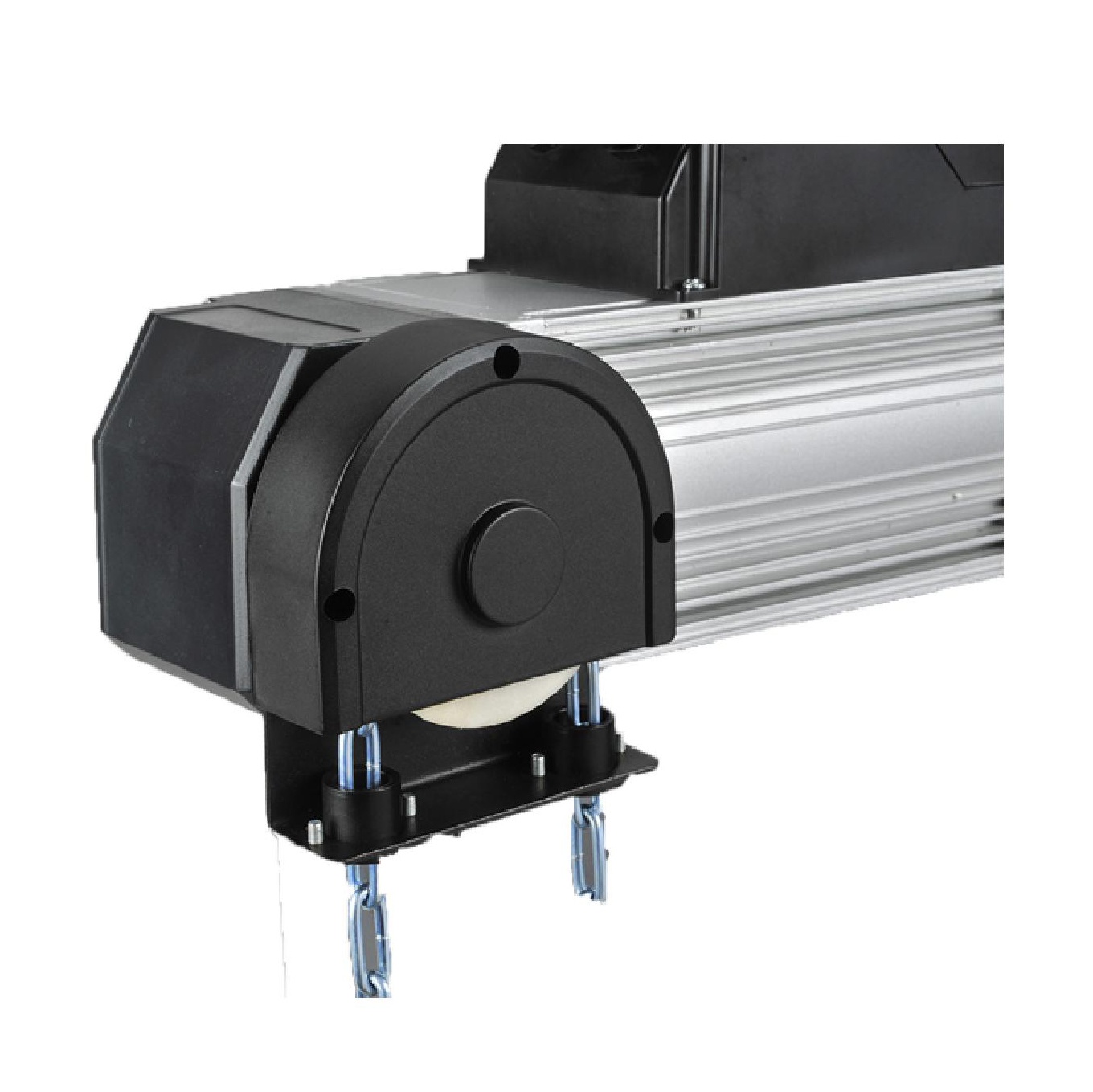

● 自動離合的手拉鏈機構，簡單方便；
● 內置快速解脫扳手，方便用戶安裝、維護調整及停電使用；
● 電機熱保護功能，減少意外傷害；
● 安全防護等級達到IP54以上；
● 電機一體化，可選配遙控器、安全氣囊、光電開關等裝置；
● 電子限位或機械限位可選，行程調整方便、準確；
● 萬向手拉鏈，機器安裝不再受方向限制；
● 獲得歐洲CE認證，符合國家行業標準。
型號 | KG40 | KG50 | KG50S | KG70S | KG75S | KG55 | KG100S |
輸入電壓 | 220V/50Hz | 220V/50Hz | 380V/50Hz | 380V/50Hz | 380V/50Hz | 220V/50Hz | 380V/50Hz |
輸出轉速 | 24rpm | 32rpm | 32rpm | 24rpm | 24rpm | 24rpm | 24rpm |
輸出扭矩 | 40N.m | 30N.m | 50N.m | 70N.m | 75N.m | 55N.m | 100N.m |
電機轉速 | 1400rpm | ||||||
電機功率 | 300W | 300W | 400W | 400W | 400W | 450W | 600W |
熱保護溫度 | 120℃ | ||||||
連續工作時間 | 10min | 10min | 20min | 20min | 20min | 10min | 10min |
工作環境溫度 | -20℃~+50℃（-40℃可定制） | ||||||
輸出軸孔徑 | φ25.4mm | ||||||
平鍵尺寸 | 6×5×70mm | ||||||
主機質量 | 12kg | 12kg | 12kg | 12kg | 12kg | 14kg | 14kg |

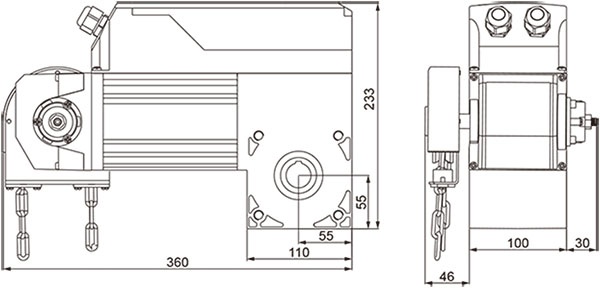

外形尺寸（mm） | 100×233×350 | 100×233×360 | 100×233×360 | 100×233×350 | 100×233×360 | 100×233×420 | 100×233×420 |
最大限位圈數 | 28cycles | ||||||
建議適用范圍 | ＜20m2 | ＜18m2 | ＜25m2 | ＜30m2 | ＜30m2 | ＜25m2 | <35m2 |
| 限位方式 | 機械限位/電子限位 | ||||||
| 手拉鏈方向 | 萬向手拉鏈 | ||||||
